표면 처리 타입

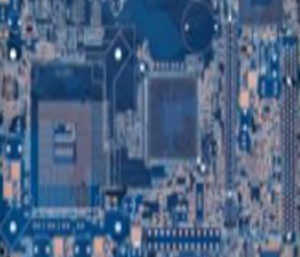

OSP

(Organic Solderability Preservative)

유기화합물을 PCB의 구리 표면에 도포하여
산화를 방지하고 납땜성을 유지하는 방식입니다.

친환경적 (납, 유해 물질 없음) 매끄러운 표면으로
SMT(Surface Mount Technology)에 적합합니다.

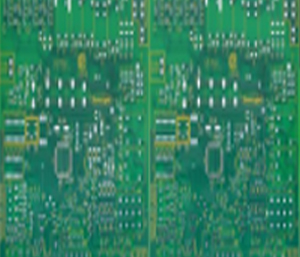

HASL

(Hot Air Solder Leveling)

PCB 표면에 납과 주석 합금을 녹인 상태로 도포한 후
뜨거운 공기로 평탄화하여 산화를 방지하고
전기적 접촉성을 유지하는 방식입니다.

우수한 납땜성 , 비교적 긴 보관 수명의 장점

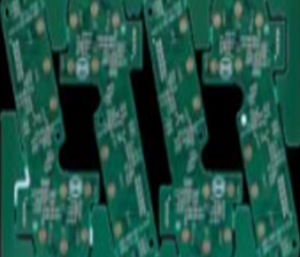

ENIG

(Electroless Nickel Immersion Gold)

니켈층 위에 얇은 금을 도금하여 구리 표면을 보호하고
우수한 전기적 접촉성을 제공하는 방식입니다.

우수한 평탄성 및 부식 방지,긴 보관 수명,고밀도 및
고성능 PCB에 적합, 납땜성과 신뢰성 우수합니다.

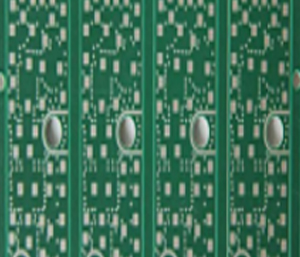

TIN

(Immersion Tin)

PCB의 구리 표면에 얇은 주석 층을 도금하여
납땜성을 유지하고 산화를 방지하는 방식입니다.

평탄한 표면으로 SMT에 적합,
친환경적(납 없음),저렴한 비용

홀 처리 타입

Via Hole Tenting

비아홀의 표면을 솔더레지스트(Solder Mask)로
덮어서 막는 방식으로, 비아 내부는 채우지 않고
그대로 비워둡니다.

비아 구멍이 외부 공기 및 습기와 접촉하지 않도록
보호에 능하며 PCB의 제조 공정을 간소화하고 비용이 절감됩니다.

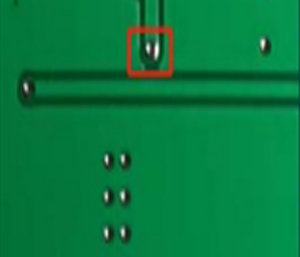

Via Hole with Window

비아 구멍 주변에 솔더레지스트를 적용하지 않고
구멍을 노출시키는 방식입니다.
"윈도우"란 구멍이 외부에 노출된 상태를 의미합니다.

비아가 납땜(Soldering)을 위해 노출되어 있습니다.
구멍을 통해 전기적 연결을 강화하거나
납땜 작업을 용이합니다.

Plug Hole

비아 구멍 내부를 도전성 또는 비도전성 물질로
채우는 방식으로, 구멍을 메워 평탄하게 만듭니다.

내부를 채워 외부 물질 침투 방지 및 PCB 표면 평탄화
솔더레지스트로 최종 마감을 수행합니다.

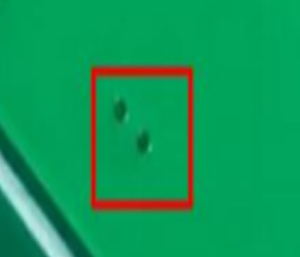

Resin Plug Hole

비아 구멍을 수지(Resin)로 채우고
표면을 평탄하게 처리한 후, 금속 도금으로 마감하여
고품질 PCB 설계에 사용되는 방식입니다.

주로 레진과 같은 특수 소재로 구멍을 완전히 메우고
후속 처리를 통해 추가적인 평탄화 작업 수행합니다.
표면이 매끄럽고 기계적 강도가 높습니다.

요약 비교 데이터

요약 비교 데이터
타입		주요 특징	장점	단점	적용분야
표면 처리	OSP	유기 방청제 도포	저비용, 친환경	내구성 약함	단순 전자 기기
	HASL	납/주석 합금 도포	저비용, 긴 수명	표면 고르지 않음	일반 전자 기기
	ENIG	니켈/금 도금	고품질, 긴 수명	높은 비용	고성능 장비
	TIN	주석 도금	평탄성우수, 친환경	보관 기간 짧음	저가형제품
홀 처리	Tenting	비아 구멍을 솔더 레지스트로 덮음	저비용, 간단한 공정	강도 부족, 고신뢰성요구에 부적합	저비용 제품, 일반 회로 기판
	With Window	비아 구멍 노출	납땡 가능, 전기적 신뢰성 향상	먼지/습기 노출 위험	전기적 연결 중요한 설계
	Plug Hole	비아 구멍 내부를 채움	보호 및 평탄화, SMT에 적합	비용 증가, 공정 복잡	고밀도 PCB, 열 관리 필요한 제품
	Resin Plug Hole	비아구멍을 레진으로 메우고 금속 도금 처리	고신뢰성, 전기적/열적 특성 우수	높은 비용, 복잡한 공정	고성능/고신뢰성 PCB
